                             ZFE型连接法兰           ZF型连接法兰

      RF型连接法兰                                      RH型连接法兰

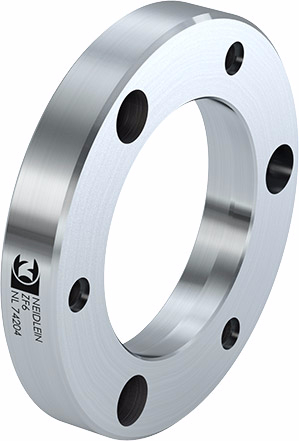

ZF型连接法兰

根据DIN ISO 702-1（DIN 55028），ZF型连接法兰适用于安装FSB / FSP / FDNC型端面驱动夹具

ZE型连接法兰用于将带浮动定心顶尖的端面驱动夹具直接安装于DIN ISO 702-1（DIN 55026）的机床主轴上。

我们的连接法兰为非硬化钢材料，这有助于保护主轴头部并提供更好的阻尼特性。

我们的连接法兰都配有与机床主轴头相配的安装螺钉；

我们可根据客户要求提供其他尺寸或特殊要求的连接法兰；

我们可根据客户要求提供硬化材料的连接法兰。

ZF型连接法兰（带短锥结构）

技术参数

安装部件

ZFE型连接法兰（可调）

根据DIN ISO 702-1（DIN 55028），ZFE型连接法兰适用于安装带RF型变径套管的FFB / FFBH型端面驱动夹具。

ZFE型连接法兰用于将FFB / FFBH型端面驱动夹具直接安装于DIN ISO 702-1（DIN 55026）的机床主轴上，并对机床主轴进行微调。

我们的连接法兰为非硬化钢材料，这有助于保护主轴头部并提供更好的阻尼特性。

我们的连接法兰都配有与机床主轴头相配的安装螺钉；

我们可根据客户要求提供其他尺寸或特殊要求的连接法兰；

我们可根据客户要求提供硬化材料的连接法兰。

ZFE型连接法兰（带短锥结构）

技术参数

安装部件

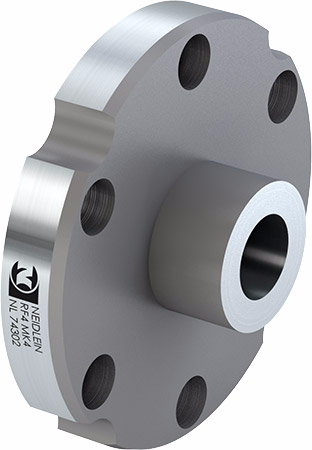

RF型变径连接法兰

用于安装带莫氏锥柄的夹紧工具

RF型连接法兰用于直接安装SB型端面驱动夹具，NDG型管状端面驱动夹具型或其他带有莫氏锥柄的各种顶尖。

我们的连接法兰都配有与机床主轴头相配的安装螺钉；

我们可根据客户要求提供其他尺寸或特殊要求的连接法兰；

RF型变径连接法兰（带莫氏锥）

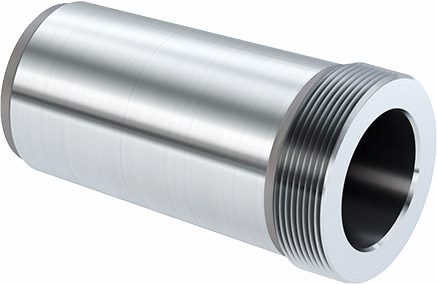

RH型变径套

使用RH型变径套用减少莫氏锥柄数量

RF型变径套用于用于直接安装SB型端面驱动夹具，NDG型管状端面驱动夹具型或其他带有莫氏锥柄的各种顶尖，并通过螺纹联接完成拆装。

我们可根据客户要求提供其他尺寸或特殊要求的连接法兰。

RH型变径套（带莫氏锥）

技术参数

安装部件
